Najważniejsze cechy:

• 4 porty łącznie (1x PoE IN + 3x PoE OUT) – zasilenie urządzenia i podanie PoE na trzy odbiorniki z jednego wejścia.
• PoE IN na LAN 1 (802.3af/at/bt60 oraz PoE Passive) – kompatybilność z wieloma źródłami PoE, także o wyższej mocy.
• PoE OUT na LAN 2–LAN 4 (802.3af/at) – zasilanie trzech urządzeń zgodnych ze standardowym PoE.
• LAN 10/100 Mb/s: LAN 1–LAN 4 – transmisja danych Fast Ethernet na wszystkich portach.
• LAN + PoE OUT 10/100 Mb/s: LAN 2–LAN 4 – dane i zasilanie na portach wyjściowych.
• Zakres napięcia wejściowego 44–58 V – praca w typowym zakresie zasilania PoE.
• PoE: Vout = Vin – napięcie wyjściowe zależne od napięcia wejściowego.
• Bardzo niski pobór mocy własnej 0,3 W – minimalne obciążenie źródła PoE.
• Zabezpieczenia: przepięciowe LAN 1–LAN 4 + nadprądowe 0,7 A na LAN 2–LAN 4 – ochrona portów i podłączonych urządzeń.

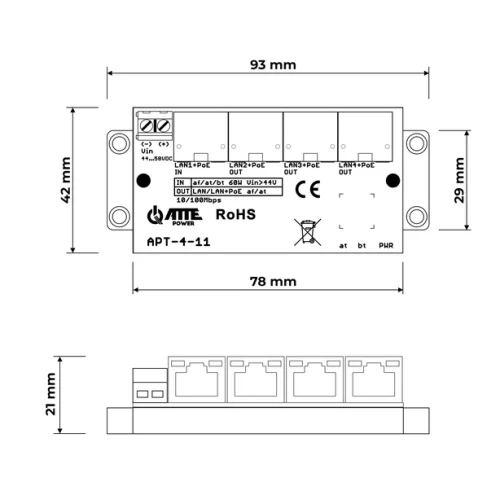

• Kompakt IP20, -25…+65°C (78(93) × 42 × 21 mm, 0,044 kg) + montaż na kołkach – łatwa instalacja w ograniczonej przestrzeni.

Switch PoE 4 portowy ATTE 10/100Mbps extender APT-4-11

APT-4-11 jest przełącznikiem sieciowym PoE pracującym jako extender (repeater) sieci LAN oraz zasilania PoE. Najczęściej stosowany w sytuacjach, gdy na jednym przewodzie UTP potrzebujemy uruchomić kilka urządzeń sieciowych (np. kilka kamer IP) lub gdy niezbędne jest dodatkowe odgałęzienie sieciowe.

Urządzenie umożliwia nam zasilanie do 3 odbiorników PoE za pomocą jednego przewodu UTP. W sytuacjach, kiedy nie mamy możliwości doprowadzenie nowego przewodu lub doprowadzenie wiązałoby się z dodatkowymi kosztami, APT-4-11 pozwala nam na wykorzystanie istniejącego okablowania. APT-4-11 może pełnić rolę ekstendera sieci LAN + PoE w sytuacji, kiedy odległość pomiędzy urządzeniami przekracza 100m. Jeżeli jest możliwość podzielenia przewodu na odcinki poniżej 100m przewodu UTP pozwala na zwiększenie zasięgu sieci LAN bez konieczności podłączenia dodatkowego zasilania z zachowaniem pełnej przepustowości 100Mbps. Wbudowana funkcja LR150 (Long Range 150m) pozwala na stabilną pracę wszystkich portów do 150 metrów UTP z prędkością 100Mbps z zasilaniem PoE. Umożliwi to instalację kamer bez stosowania dodatkowego ekstendera pośredniego.

Podstawowe zastosowania:

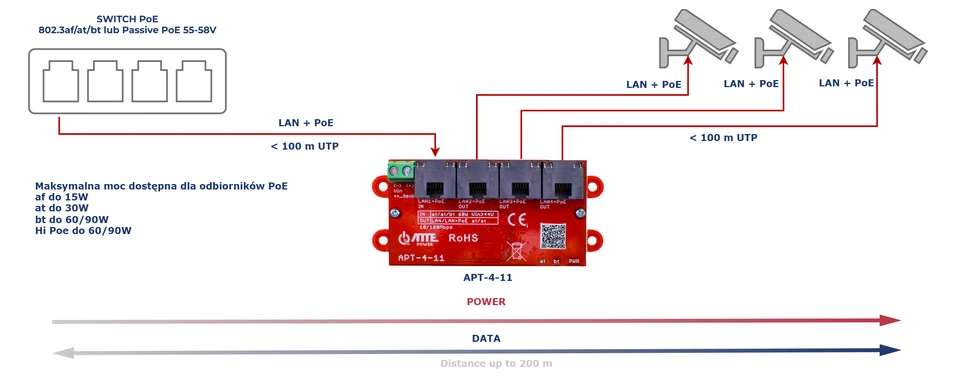

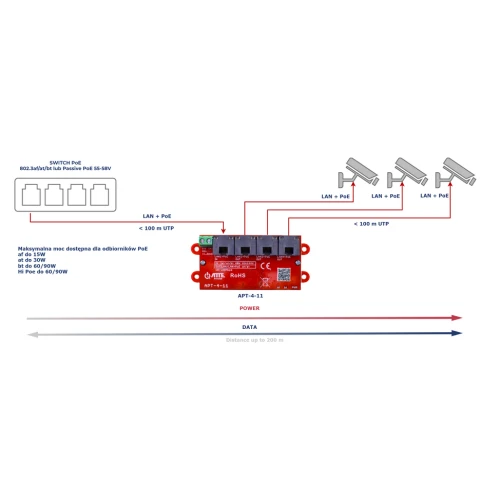

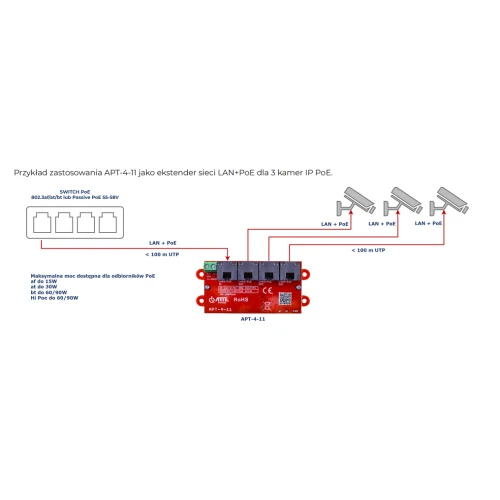

• jako rozdzielacz dla 3 odbiorników PoE (kamer IP) zasilanych jednym przewodem UTP np. montaż dodatkowych kamer w miejscu już istniejących kamer bez wymiany okablowania
• w połączeniu kaskadowym (szeregowym) do podłączenia kilku urządzeń IP PoE na na odległościach przekraczających 100 m przewodu UTP
• możliwość lokalnego zasilania pozwala na zbudowanie złożonej struktury punktów dystrybucyjnych w rozległych instalacjach

APT-4-11 przeznaczony jest do współpracy z dowolnymi urządzeniami sieciowymi, kamerami IP oraz innymi zasilanymi w standardzie PoE 802.3af/at. Urządzenia serii APT (Atte Power Tree) zapewniają kompatybilność ze standardami IEEE 802.3af/at/bt jako odbiorniki PoE oraz IEEE 802.3af/at na wszystkich portach wyjściowych. Po podłączeniu urządzenia do portów wyjściowych 2-4 następuje identyfikacja odbiornika i jeżeli jest to urządzenie zasilane z PoE włączone zostanie zasilanie w porcie. Switch APT posiada możliwość zasilania z zasilacza zewnętrznego za pomocą dodatkowego złącza śrubowego, w takim przypadku port LAN 1 jest wykorzystywany jako port sieciowy LAN (bez zasilania PoE).

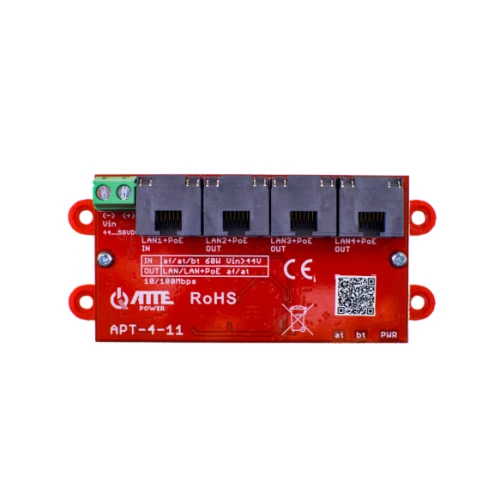

Standard identyfikacji PoE, stan pracy oraz dostępna moc dla odbiorników jest sygnalizowana poprzez diody LED:

• PWR - urządzenie jest zasilane
• LED at - identyfikacja jako odbiornik PoE 30W
• LED bt - identyfikacja jako odbiornik PoE 60W

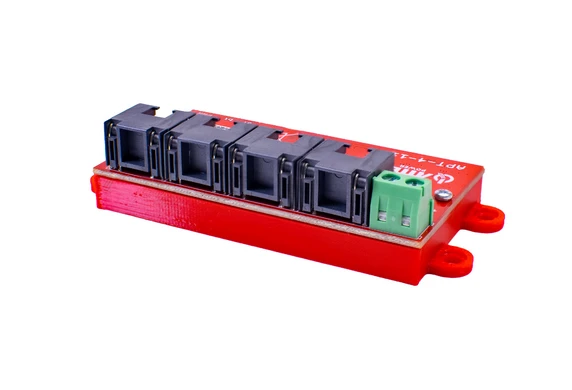

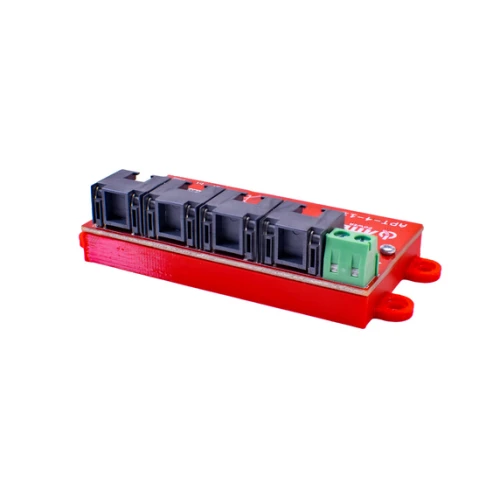

APT-4-11 posiada podstawę z poliwęglanu wyposażoną w otwory montażowe. Umożliwia montaż za pomocą kołków ADD-PIN w rastrze 10,8mm, który występuje w obudowach serii ABOX oraz blachach montażowych i adapterach wyposażonych w otworowanie. Urządzenie posiada stopień ochrony IP20, aby zapewnić ochronę przed wpływem czynników atmosferycznych oraz kondensacją wilgoci, wymagane jest zastosowanie odpowiedniej obudowy (minimum IP44).

Obudowa pozwala na montaż w kilka sposobów:

• z użyciem kołków montażowych na rastrze 10.8mm, jaki jest stosowany we wszystkich obudowach ABOX
• z użyciem kołków montażowych do adapterów RACK 19” oraz RACK 10”
• poprzez przykręcenie przez dodatkowe otwory do dowolnej płaskiej powierzchni

Sumaryczna moc pobierana przez podłączone do extendera kamery (odbiorniki PoE) nie może przekroczyć budżetu mocy oferowanego przez switch zasilający całą linię:

• dla standardu 802.3af jest to ok. 13W dostępne na extenderze
• dla standardu 802.3at jest to ok. 25W dostępne na extenderze
• dla standardu 802.3bt60 jest to ok. 51W dostępne na extenderze

Uwzględnij oświetlacze IR - włączają się w nocy, zwiększając znacząco pobór mocy.

Uwzględnij także straty w przewodzie zasilającym - zależą od jego przekroju, długości oraz wartości napięcia na linii PoE.

Specyfikacja techniczna:
