Video-Transformator TR-4P/70

Na zdjęciu znajduje się czarny transformator wideo z czterema złączami BNC i jednym niebieskim złączem śrubowym. Urządzenie ma kompaktową, prostokątną obudowę z oznaczeniami na przednim panelu.
Na zdjęciu znajduje się transformator wideo TR-4P/70 z czterema wyjściami BNC oznaczonymi jako OUT-1, OUT-2, OUT-3 i OUT-4 oraz złącze zasilania 12V DC. Obudowa jest czarna z białymi oznaczeniami i czerwoną diodą PWR.
Czterokanałowy pasywny transformator wideo Delta z czterema portami BNC i czterema portami RJ-45. Obudowa jest czarna z wyraźnym logo Delta na górze.
Czarny moduł z czterema portami RJ-45 oznaczonymi jako LINE-1 do LINE-4. Produkt przeznaczony do podłączania kabli sieciowych.
Schemat połączeniowy przedstawia konfigurację systemu monitoringu z wykorzystaniem kamer TR-1M/70 i rozdzielacza TR-4P/70. Diagram ilustruje sposób podłączenia kamer do rozdzielacza oraz zasilania, z oznaczeniami dla poszczególnych elementów.
Na zdjęciu znajduje się czarny transformator wideo z czterema złączami BNC i jednym niebieskim złączem śrubowym. Urządzenie ma kompaktową, prostokątną obudowę z oznaczeniami na przednim panelu.

Bildergalerie

Na zdjęciu znajduje się transformator wideo TR-4P/70 z czterema wyjściami BNC oznaczonymi jako OUT-1, OUT-2, OUT-3 i OUT-4 oraz złącze zasilania 12V DC. Obudowa jest czarna z białymi oznaczeniami i czerwoną diodą PWR.
Czterokanałowy pasywny transformator wideo Delta z czterema portami BNC i czterema portami RJ-45. Obudowa jest czarna z wyraźnym logo Delta na górze.
Czarny moduł z czterema portami RJ-45 oznaczonymi jako LINE-1 do LINE-4. Produkt przeznaczony do podłączania kabli sieciowych.
Schemat połączeniowy przedstawia konfigurację systemu monitoringu z wykorzystaniem kamer TR-1M/70 i rozdzielacza TR-4P/70. Diagram ilustruje sposób podłączenia kamer do rozdzielacza oraz zasilania, z oznaczeniami dla poszczególnych elementów.

  • Hersteller

    Delta

  • Produktcode

    TR-4P/70

  • Garantie

    24 miesiące

siehe Beschreibung

Fragen Sie nach diesem Produkt Formular anzeigen

Haben Sie Fragen? Suchen Sie Antworten? Sind Sie interessiert?

  • Anrufen
  • 34 341 16 30
  • Beraten Sie Mo-Fr 8 00 bis 16 00
  • oder schreiben Sie eine Nachricht mit dem untenstehenden Formular

Schreiben Sie den Code vom Bild ab

weryfikator

Schließen

  • Verfügbarkeit: Ware momentan nicht verfügbar

Preis (inkl. MwSt.):

27,80 €

Zu Beobachteten hinzufügen

Powiadom o dostępności pokaż formularz

Vertreten Sie eine Haushaltseinheit?
Prüfen Sie die Möglichkeit des Zahlungsaufschubs.

CA Raty

Beschreibung des Produkts

TR-4P/70 ist für die Übertragung von Videosignalen und Strom über Twisted-Pair-Kabel (UTP, FTP) konzipiert. Das Gerät passt die Impedanz des 75-Ω-Koaxialkabels an die Impedanz des symmetrischen Kabels an und ermöglicht eine Videosignalübertragung bis zu 400 m (Twisted-Pair CAT5) und eliminiert asymmetrische Störungen. Für das Videosignal wird ein Paar des Twisted-Pair-Kabels verwendet, die anderen drei Paare werden für die Übertragung der 12-V-Gleichstromversorgung genutzt. Dies entspricht nicht dem PVD-Standard, aber diese Lösung ermöglicht die Stromversorgung von Geräten über eine längere Distanz.


Standard:
  • AHD - 5 Mpx,
  • HD-CVI - 8 Mpx 4K UHD,
  • HD-TVI - 8 Mpx 4K UHD,
  • CVBS - PAL, NTSC
Eingangsspannung:12 V DC
Gerätetyp:Passiv
Anzahl der Kanäle:4 Video
4 DC
75Ω E/A-Spannung (CVBS):1 Vss
Video-Reichweite:
  • 250 m @ 720p - UTP Kat. 5e
  • 150 m @ 1080p - UTP Kat. 5e
  • 400 m @ CVBS - PAL / NTSC - UTP Kat. 5e
Ausgangsspannung:12 V DC
Abschwächung:
  • 4,43 MHz @ 0,73 dB
  • 11 MHz @ 1,24 dB
  • 21 MHz @ 2,16 dB
  • 38 MHz @ 3,35 dB
  • 42 MHz @ 3,54 dB
  • 67,5 MHz @ 3,72 dB
Symmetrische Anschlussimpedanz:100 Ω
Steckertyp:4 x BNC-Buchse
SymmetrischerSteckertyp:4 x RJ-45 (8-polig, 4 Paare) Buchse
Zulässige relative Luftfeuchtigkeit:< 95 %
Betriebstemperatur:-50 °C ... 55 °C
Versorgungsbereich:
  • 12V DC Stromversorgung

    353 m @ 50 mA
    235 m @ 75 mA
    176 m @ 100 mA
    141 m @ 125 mA
    117 m @ 150 mA
    88 m @ 200 mA
    70 m @ 250 mA
    58 m @ 300 mA mA
    50 m @ 350 mA
    44 m @ 400 mA
    39 m @ 450 mA
    35 m @ 500 mA
    29 m @ 600 mA
    25 m @ 700 mA
    22 m @ 800 mA
    19 m @ 900 mA
    17 m @ 1000 mA
Gewicht:0,098 kg
Abmessungen:117 x 64 x 30 mm
Hersteller / Marke:DELTA

Szczegóły dotyczące zgodności produktu z przepisami: Osoba odpowiedzialna za produkt

Odpowiedzialność za produkt

DELTA-OPTI

Graniczna 10

60-713 Poznań

info@delta.poznan.pl

Zamknij

Powiadom o dostępności

Jeśli produkt którego szukasz nie jest obecnie dostępny, wpisz swój adres e-mail. Jak tylko się pojawi na stanie, od razu zostaniesz o tym poinformowany

Przepisz kod z obrazka

weryfikator

Zamknij

Ähnliche Produkte in dieser Kategorie

Na zdjęciu znajduje się czarny separator wideo z oznaczeniami HD-CVI/HD-TVI/AHD/CVBS, wyposażony w złącza BNC i zasilające. Urządzenie ma kompaktową, prostokątną obudowę z widocznymi napisami technicznymi.

auf Lager Versand 24/48h

Video-Separator D-SEP2/HD

7,35 €

szt

Zu Beobachteten hinzufügen

Puszka elektroinstalacyjna do dociepleń w kolorze białym, z prostokątną pokrywą i zaokrąglonymi krawędziami. Posiada kilka otworów na przewody na bokach, co ułatwia instalację.

auf Lager Versand 24/48h

Elektroinstallationsdose für Wärmedämmungen KUZ-VO-KB

33,54 €

szt

Zu Beobachteten hinzufügen

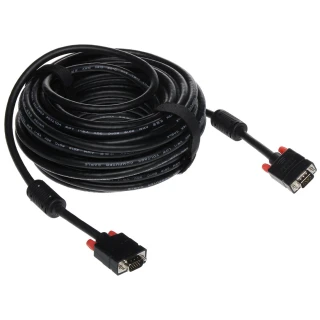

Zdjęcie przedstawia czarny przewód VGA o długości 20 metrów z wtykami wyposażonymi w czerwone elementy zabezpieczające. Kabel jest zwinięty i posiada zapięcie na rzep do łatwego przechowywania.

Ware momentan nicht verfügbar

VGA-20-WW/U 20m Unitek Kabel

  • Robuste Konstruktion
  • 2 x Anti-Interferenz-Filter

17 €

Stk.

Kein Produkt

Zu Beobachteten hinzufügen

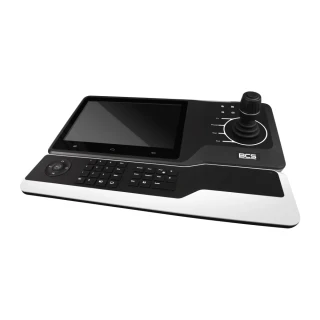

Czarna klawiatura sterująca BCS z wbudowanym ekranem dotykowym i joystickiem po prawej stronie. Urządzenie posiada również klawiaturę numeryczną i dodatkowe przyciski funkcyjne.
